永寧縣斜拉橋與懸索橋

2022-04-21 | admin | 來源： 本站

永寧縣寧豐街過街天橋及人民公園跨惠農渠橋梁工程
本工程位于永寧縣城寧豐街與勝利路路口、寧豐街與團結路路口，惠農渠第一管理所南北兩側人民公園內，由兩個單體工程組成，分別為斜拉橋及懸索橋工程，斜拉橋與懸索橋均跨越惠農渠。

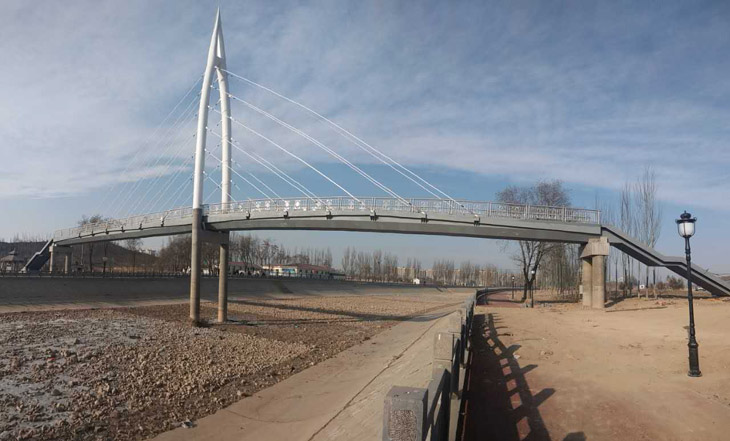

1、斜拉橋的主橋跨徑為72米，建筑總寬度3.5米，橋面凈寬3.0米；樓梯建筑總寬度為3.4米，凈寬3.0米。橋梁安全等級為I級，設計基準期為50年，結構形式為人行斜拉橋。主索采用直線線型，所用材料為OVM-15-3的普通拉索，雙護層拉索外徑為100mm。橋面采用鋼箱，斜拉索與主塔和箱梁相連。
2、懸索橋的主橋跨徑為84米，建筑總寬度4.0米，橋面凈寬3.0米；樓梯建筑總寬度3.5米，凈寬3.0米。橋梁安全等級為I級，設計基準期為100年，結構形式為人行懸索橋。本橋主索采用拋物線型，所用材料為OVM PES5-127的普通拉索，雙護層拉鎖外徑為79mm。橋面系采用縱橫梁體系，橫梁通過吊桿與主索相連，縱梁搭設與橫梁上，再將木板搭在縱梁上，每塊木板與縱梁均采用φ10的螺栓相連接，縱橫梁之間采用焊接。
